一、大功率電機導線線徑計算
導線線徑一般按如下公式計算：
銅線： S= IL / 54.4*U`
鋁線： S= IL / 34*U`
式中：
I——大功率電機導線大功率電機中通過的最大電流（A）
L——大功率電機導線的長度（M）
U`——充許的電源降（V）
S——導線的截面積（MM2）
說明：
1、U`電壓降可由整個系統中所用的設備（如探測器）范圍分給系統供電用的電源電壓額定值綜合起來考慮選用。
2、計算出來的截面積往上靠.絕緣導線載流量估算。

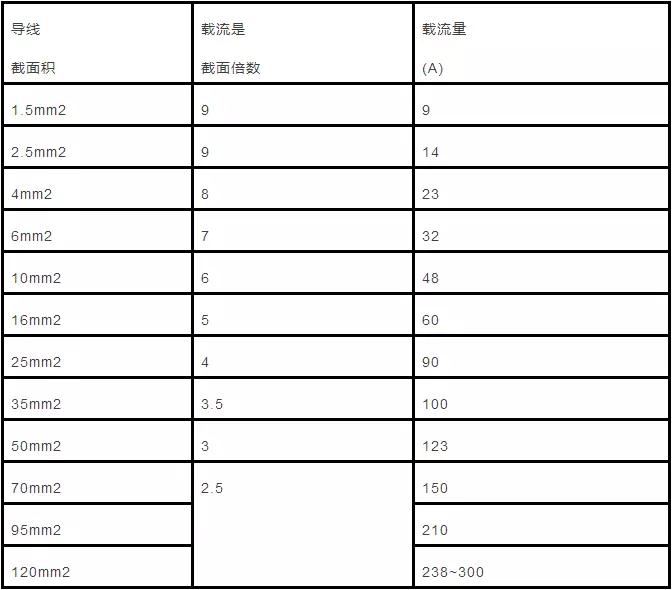

★大功率電機鋁芯絕緣導線載流量與截面的倍數關系（25度）

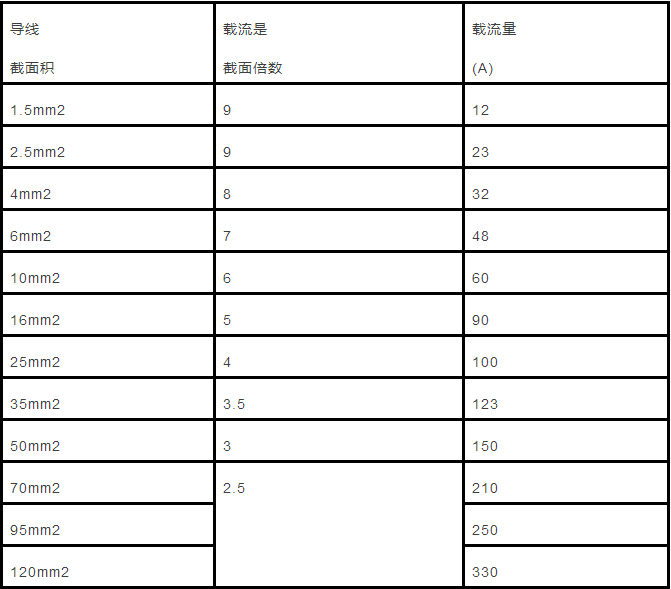

★大功率電機銅芯絕緣導線載流量與截面的倍數關系（25度）
二、載流量
估算口訣：
二點五下乘以九，往上減一順號走。
三十五乘三點五，雙雙成組減點五。
條件有變加折算，高溫九折銅升級。
穿管根數二三四，八七六折滿載流。
說明：
本節口訣對各種絕緣線(橡皮和塑料絕緣線)的載流量(安全電流)不是直接指出，而是“截面乘上一定的倍數”來表示，通過心算而得。由表5 3可以看出：倍數隨截面的增大而減小。
1、“二點五下乘以九，往上減一順號走”說的是：
2．5mm’及以下的各種截面鋁芯絕緣線，其載流量約為截面數的9倍。如2．5mm’導線，載流量為2．5×9＝22．5(A)。從4mm’及以上大功率電機導線的載流量和截面數的倍數關系是順著線號往上排，倍數逐次減l，即4×8、6×7、10×6、16×5、25×4。
2、“三十五乘三點五，雙雙成組減點五”說的是：
35mm”的大功率電機導線載流量為截面數的3．5倍，即35×3．5＝122．5(A)。從50mm’及以上的導線，其載流量與截面數之間的倍數關系變為兩個兩個線號成一組，倍數依次減0．5。即50、70mm’導線的載流量為截面數的3倍；95、120mm”導線載流量是其截面積數的2．5倍，依次類推。上述口訣是大功率電機鋁芯絕緣線、明敷在環境溫度25℃的條件下而定的。若鋁芯絕緣線明敷在環境溫度長期高于25℃的地區，導線載流量可按上述口訣計算方法算出，然后再打九折即可；當使用的不是鋁線而是大功率電機銅芯絕緣線，它的載流量要比同規格鋁線略大一些，可按上述口訣方法算出比鋁線加大一個線號的載流量。如16mm’銅線的載流量， 可按25mm2鋁線計算橫截面積越大，電阻越小，相同電壓下通過的電流越大。家庭用電線，一般都是用家庭電路系統布置方法里的經驗公式計算。導線的選擇以銅芯導線為例，其經驗公式為：導線截面（單位為平方毫米）≈I/4(A) 。約1平方毫米截面的銅芯導線的額定載流量≈4A ，2.5平方毫米截面的銅芯導線的額定載流量約為10安。其實大功率電機導線的載流量多大主要要看導線散熱條件和布線場所的重要性。 架空敷設導線的散熱條件就好些，穿管、埋墻等封閉暗敷導線的散熱條件就要差些；多根大功率電機導線比單根導線散熱條件差些，一根管里大功率電機導線越多散熱越差。同樣大小的導線在散熱條件好的情況下載流量可以大些，而散熱條件差的情況下載流量就要小些。布線場所很重要，安全要求高，載流量就小，不是很重要的場所載流量就大些。上面說的家庭布線大功率電機導線載流量就很小。
嚴格要求就用大功率電機導線截面積乘以4作為載流量。載流量小，導線就要得多，成本就高。為了降低成本，又保證安全，很多家裝在不是封閉布線時就采用導線截面積乘以5倍或者6倍來提高導線的載流量。這也是家庭布線的最大載流量，再大就不能保證家庭電器安全正常的使用了。如果是工業用電，是可以用到導線截面積乘以9倍左右的載流量。用家庭布線經驗公式來看2.5平方銅芯導線載流量就是2.5*4是對的，2.5*5也可以，也有用2.5*6的。但是工廠等散熱條件好的地方也可以用2.5*9甚至2.5*10 總之，同一導線在不同的條件、不同的要求下是有不同的載流量。下面給個大功率電機導線長期允許載流量表給你參考，它的載流量也是有條件的，而且是最大的。
六、大功率電機銅鋁線每千米對應電阻

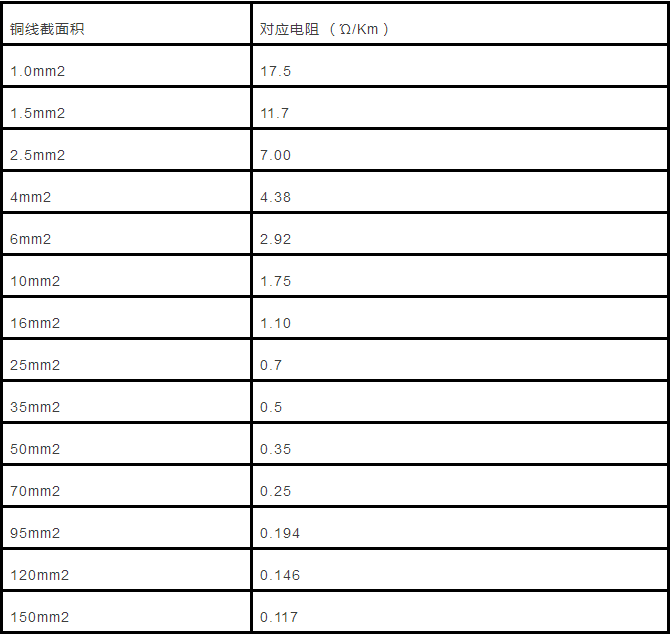

1、大功率電機標稱截面積/ (銅芯線）

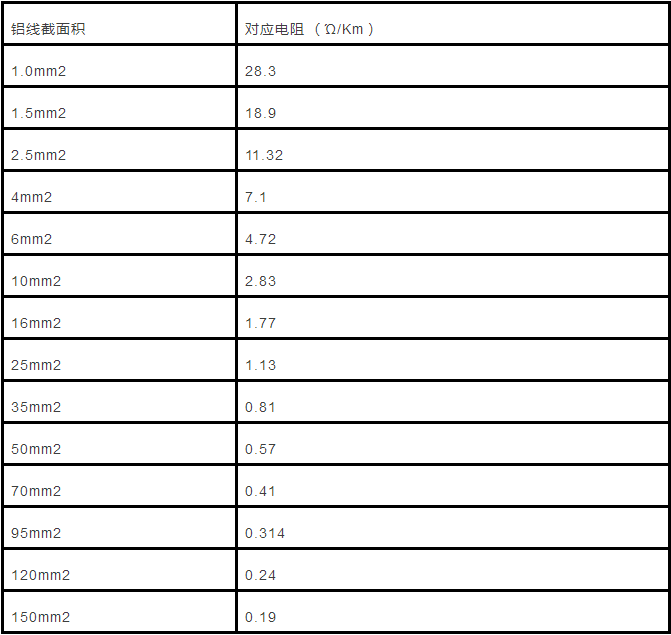

2、大功率電機標稱截面積/ (鋁芯線）
大功率電機電阻公式：
壓降=2X電阻X設備總電流－交流電壓＝設備供電電壓
R=p*l/s
p—電阻率查表求；
l—電阻長度；
s—與電流垂直的電阻截面面積 兩個大功率電機電阻R串聯會變大,成為2R，意味著長度增加1倍，電阻值增加1倍,電阻與長度成正比。兩個大功率電機電阻R并聯,1/2R,橫截面積增加1倍，電阻值變為1/2，電阻與截面積成反比。因此：R=pl/S. p=RS/l
金屬絲就是一根水管，大功率電機電流就是水管里的小魚，當水管長時魚就感覺從這端到那端阻力很大很困難，當然管子越細（截面小）感覺也越運動到另一端更困難。電阻率就是水對魚的阻力這個性質的常數，無論你管子多長或者多細，水對魚（電子）的阻力同類水的管子是一樣的 銅的電阻率0.0175，鋁的電阻率0.026。從載流量上來講，4平方銅相當于鋁線4*0.026/0.0175＝4*1.485＝5.94平方。 但由于鋁的耐熱性比銅差，所以4平方銅線可用電流能超過6平方鋁線。 10平方兩芯電纜，溫度20時允許載流量為75A，電壓降為4.67MV/米 在220V電壓下可以帶動16.5KW以內的電器截面1平方毫米長度1米的銅芯線在20攝氏度時大功率電機電阻為0.018歐,R=P*L/S(P電阻系數.L長度米.S截面平方毫米)電阻為0.72歐。 220V電壓下線損的計算為：P=I2R（p損失功率W，i設備電流，r電纜電阻） 設工作時設備電流為50A，則損失功率為50*2*0.72=72W。
電阻率應為
p=0.0175歐.mm^2/m =1.75*10^-8歐.m
L=6000mm=6m,S=6mm^2
R=pL/S=0.0175*6/6=0.0175歐
R=PL/S
R是大功率電機電阻（單位是Ω），P是該種材料的大功率電機電阻率（銅的電阻率為0.0175 ），L是導體在大功率電機電流方向上的長度（單位是米m)，S是導體垂直于大功率電機電流方向的橫截面積（單位是平方米）。重量用M=PV來計算，M是重量（單位是kg千克)P是密度（銅的密度=8.9×103千克/立方米）V是體積（單位是立方米）。
