大功率電機在運行過程中，由于各種干擾力作用而產生振動，振動是旋轉機械轉子發生故障的主要問題之一。對于轉子系統本身，因為質量偏心而引起的橫向彎曲振動是最普遍的，特別是在某個或某幾個特定大功率電機運轉時，振幅會顯著增大，甚至?xí)?dǎo)致轉軸和軸承的破壞，這種現象通常是由共振引起的。為了避免軸系在正常運行過程中發生共振，軸系的設計都要求其臨界轉速要避開機組正常運行的轉頻和外界激勵頻率一定的范圍。

本文主要依托長輸管線壓縮機20MW 級高速變頻防爆大功率電動機項目，采用 DyRoBeS 轉子動力學分析軟件對大功率電機的整個軸系(主機和勵磁機)進行臨界轉速計算和不平衡響應分析。此機組是三軸承結構，轉速為 3120 ～ 5040rpm，為了保證機組的穩定運行，勵磁機端軸瓦需下端承載 300kg，安裝時需將軸承座抬高一定量，需要通過理論計算得出。

一、軸系臨界轉速計算

軸系的臨界轉速計算是轉子動力學分析的一項基本的內容，合理設計轉子系統的臨界轉速是機組安全可靠運行的重要前提。

1.1 臨界轉速計算結果

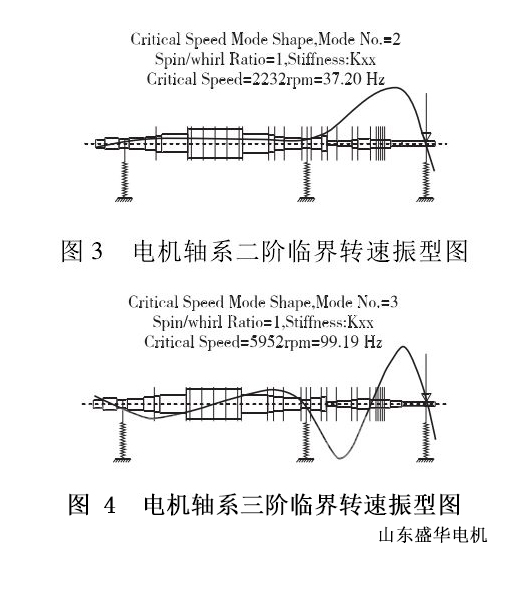

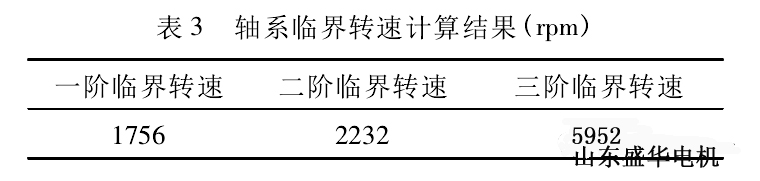

根據軸系的簡化模型和軸承的油膜支撐剛度和阻尼，可計算出軸系的前三階臨界轉速，計算結果見表 3。由計算結果可知，前三階臨界轉速均避開了大功率電機的運行轉速3120 ～ 5040rpm，并有一定的安全余量。

山東盛華電機生產廠家

1.2 軸承安裝位置計算

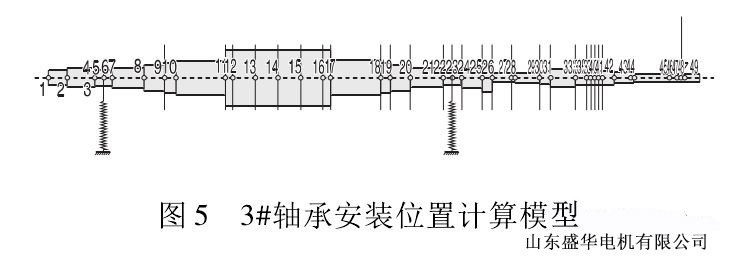

此機組為三軸承結構，為了保證勵磁機端 3#軸承能夠穩定運行，需要下軸瓦承載 300kg 的支撐載荷，因此3#軸承在安裝時需要抬高，根據軸系的靜撓度和承載載荷可計算出 3#軸承的抬高量為 1.9mm。
